Kalkulace z minimálního průměru náboje DM
Od uvedení trvalé Tollok montáže měrného tlaku Pn,
existuje mezi sevřeným krajním kroužkem a souvisejícím nábojem
tlak. Pro vypočítání minimálního náboje průměru DM je platný
vzorec normálně užívaný pro silný dutý válec. Závisející od náboje
tvaru a délky vzhledem k rozměru L1 zavírací montáže, skutečné
stresové změny.

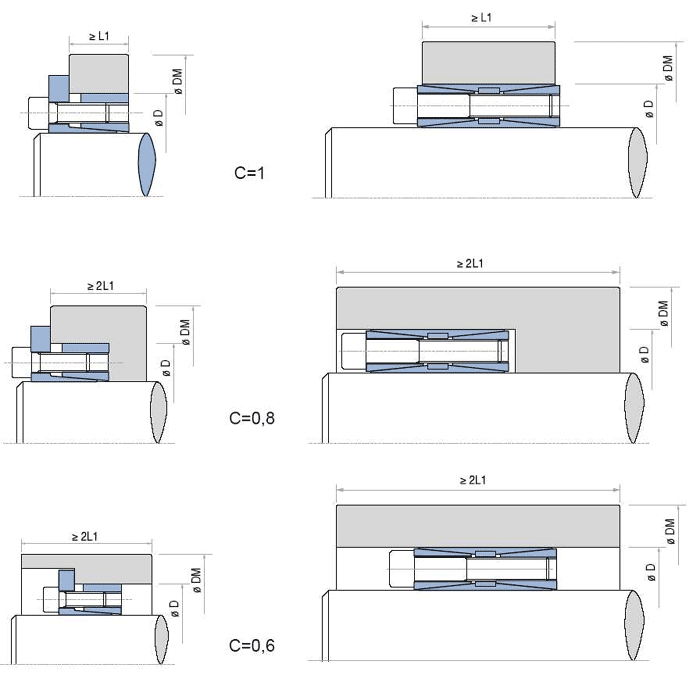

Faktor C musí být považovaný ve funkci od
aplikačního typu.
Pro minimální náboj průměru DM
výpočtu, musí být následující vzorec aplikován takto:
DM = D • Ke
kde K rovná se:
Příklad:
Uzamykající montáž typu TOLLOK TLK 131 o 60x90.
Náboj tlaku Pn = 85 N/mm2 (vidí desku coefficent K).
Náboj materiálu GGG40 (výnosný limit = 250 N/mm2).
Náboj délky a tvar ekvivalentní C = 1.
DM = 90 • 1,42 = 127,8 mm
|
