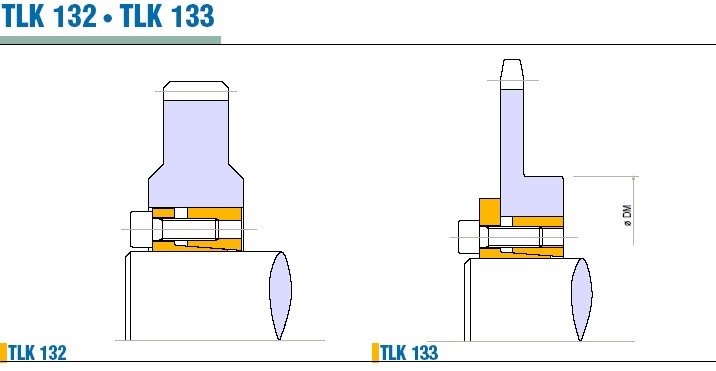

Svěrná hřídelová spojení

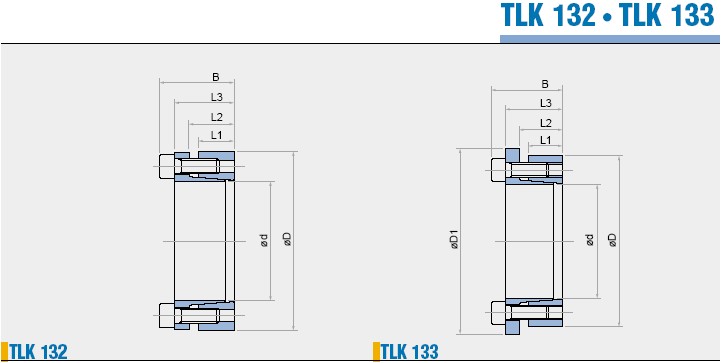

dxD	L1	L2	L3	B	Upínací šrouby				Tlaky na
					Počet DIN 912 12,9	Utahovací moment	Kroutící moment	Axiální síla	hřídel	náboj
					Počet DIN 912 12,9	Ms	Mt	Fa	pw	pn
mm	mm	mm	mm	mm	NxTyp	Nm	Nm	KN	N/mm²	N/mm²
20x47 22x47 24x50	17 17 17	22 22 22	28 28 28	34 34 34	5xM6 5xM6 5xM6	14 14 14	380 410 450	38 38 38	295 270 245	125 125 120
25x50 28x55 30x55	17 17 17	22 22 22	28 28 28	34 34 34	6xM6 6xM6 6xM6	14 14 14	570 630 660	46 46 46	285 255 235	140 130 130
32x60 35x60 38x65	17 17 17	22 22 22	28 28 28	34 34 34	8xM6 8xM6 8xM6	14 14 14	970 1060 1150	60 60 60	295 270 250	155 155 145
40x65 42x75 45x75	17 20 20	22 25 25	28 33 33	34 41 41	8xM6 7xM8 7xM8	14 35 35	1210 2050 2200	60 98 98	235 300 290	145 170 170
48x80 50x80 55x85	20 20 20	25 25 25	33 33 33	41 41 41	7xM8 7xM8 8xM8	35 35 35	2350 2450 3080	98 98 112	270 260 270	160 160 175
60x90 65x95 70x110	20 20 24	25 25 30	33 33 40	41 41 50	8xM8 9xM8 8xM10	35 35 70	3360 4090 6300	112 126 179	245 255 280	165 175 180
75x115 80x120 85x125	24 24 24	30 30 30	40 40 40	50 50 50	8xM10 8xM10 9xM10	70 70 70	6700 7150 8500	179 179 200	260 250 260	170 170 180
90x130 95x135 100x145	24 24 26	30 30 32	40 40 44	50 50 56	9xM10 9xM10 8xM12	70 70 125	9100 10600 13400	200 224 268	250 560 270	170 180 190
110x155 120x165 130x180	26 26 34	32 32 40	44 44 54	56 56 66	8xM12 9xM12 12xM12	125 125 125	14600 17900 26000	268 298 400	240 250 240	180 180 170
140x190 150x200 160x210	34 34 34	40 40 40	54 54 54	68 68 68	9xM14 10xM14 10xM14	190 190 190	27000 33000 38000	384 440 479	210 230 230	150 170 170
170x225 180x235 190x250 200x260	44 44 44 44	50 50 50 50	64 64 64 64	78 78 78 78	12xM14 12xM14 15xM14 15xM14	190 190 190 190	45000 47000 62900 66000	530 530 660 660	180 170 210 190	130 130 150 150
