Svěrná hřídelová spojení

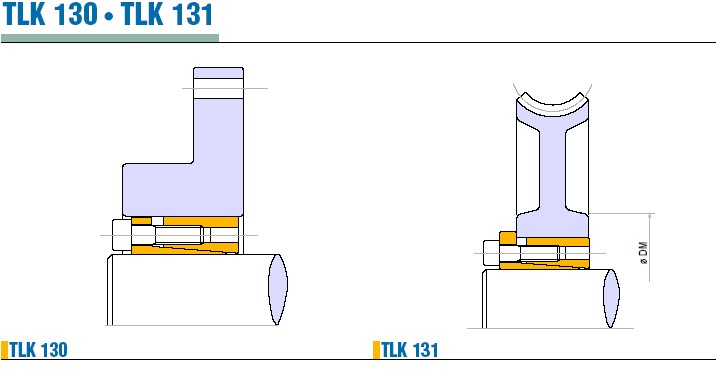

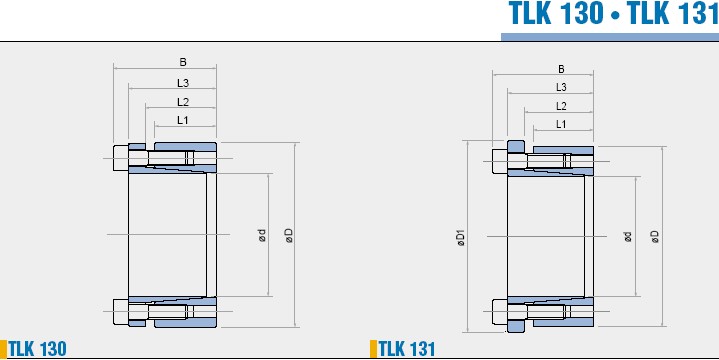

dxD	L1	L2	L3	B	D1	Upínací šrouby		.		Tlaky na
						Počet DIN 912 12.9	Utahovací moment	Kroutící moment	Axiální síla	hřídel	náboj
						Počet DIN 912 12.9	Ms	Mt	Fa	pw	pn
mm	mm	mm	mm	mm	mm	Nxtyp	Nm	Nm	KN	N/mm²	N/mm²
20x17 22x47 24x50	26 26 26	29 29 29	42 42 42	48 48 48	53 53 56	6xM6 6xM6 6xM6	17 17 17	330 370 400	33.6 33.6 33.6	155 145 140	65 65 60
25x50 28x55 30x55	26 26 26	29 29 29	42 42 42	48 48 48	56 61 61	6xM6 6xM6 6xM6	17 17 17	420 470 510	33.6 33.6 33.6	125 110 105	60 60 60
32x60 35x60 38x65	26 26 26	29 29 29	42 42 42	48 48 48	66 66 71	9xM6 9xM6 9xM6	17 17 17	810 890 970	51 51 51	145 135 125	80 80 70
40x65 42x75 45x75	26 30 30	29 34.4 34.4	42 51 51	48 59 59	71 81 81	9xM6 6xM8 6xM8	17 41 41	1020 1320 1410	51 62.8 62.8	120 135 125	70 75 75
48x80 50x80 55x85	30 30 30	34.4 34.4 34.4	51 51 51	59 59 59	86 86 91	6xM8 6xM8 9xM8	41 41 41	1510 1570 2600	62.8 62.8 94.6	120 110 150	70 70 100
60x90 65x95 70x110	30 30 40	34.4 34.4 45	51 51 56	59 59 66	96 102 117	9xM8 9xM8 7xM10	41 41 83	2830 3070 4000	94.6 94.6 116	140 130 110	95 90 70
75x115 80x120 85x125	40 40 40	45 45 45	56 56 56	66 66 66	122 127 132	7xM10 7xM10 8xM10	83 83 83	4300 4600 5600	116 116 133	100 100 105	65 65 70
90x130 95x135 100x145	40 40 46	45 45 52	56 56 65	66 66 77	137 142 153	8xM10 10xM10 7xM12	83 83 145	6000 7900 8470	133 167 169	100 115 100	70 80 65
110x155 120x165 130x180	46 46 46	52 52 52	65 65 65	77 77 77	163 173 188	7xM12 8xM12 10xM12	145 145 145	9200 11600 15700	169 193 242	90 90 110	65 70 80
140x190 150x200 160x210	51 51 51	58.5 58.5 58.5	73.5 73.5 73.5	87.5 87.5 87.5	199 209 219	11xM14 12xM14 13xM14	230 230 230	25300 29500 31900	366 399 432	135 140 140	100 105 110
170x255 180x235	51 51	58.5 58.5	73.5 73.5	87.5 87.5	234 244	14xM14 14xM14	230 230	39500 41500	466 466	145 135	110 105
