Svěrná hřídelová spojení

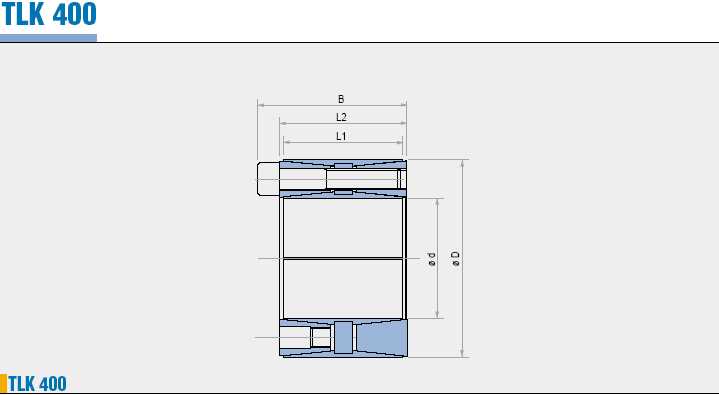

dxD	L1	L2	B	Upínací šrouby		Kroutící moment	Axiální síla	Tlaky na
dxD	L1	L2	B	Počet DIN 912 12.9	Utahovací moment	Kroutící moment	Axiální síla	hřídel	náboj
mm	mm	mm	mm	NxTyp	Nm	Nm	KN	N/mm²	N/mm²
45x75 48x80 50x80	56 56 56	64 64 64	72 72 72	8xM8 8xM8 8xM8	41 41 41	3460 3680 3820	155 155 155	165 150 147	100 95 95
55x85 60x90 65x95	56 56 56	64 64 64	72 72 72	8xM8 10xM8 10xM8	41 41 41	4260 5820 6270	155 190 190	135 155 140	85 100 95
70x110 75x115 80x120	70 70 70	78 78 78	88 88 88	10xM10 10xM10 12xM10	83 83 83	10730 11540 14700	305 305 369	170 155 175	105 100 115
85x125 90x130 95x135	70 70 70	78 78 78	88 88 88	12xM10 12xM10 12xM10	83 83 83	15700 16610 17530	369 370 370	165 157 150	110 106 102
100x145 110x155 120x165	90 90 90	100 100 100	112 112 112	12xM12 12xM12 14xM12	145 145 145	26900 29530 37610	538 538 628	160 143 154	110 102 112
130x180 140x190 150x200	104 104 104	116 116 116	130 130 130	12xM14 14xM14 16xM14	230 230 230	48000 60290 73800	738 861 985	143 160 165	106 117 125
160x210 170x225 180x235	104 134 134	116 146 146	130 162 162	16xM14 14xM16 16xM16	230 355 355	78770 101730 123200	983 1197 1369	155 140 150	118 108 115
190x250 200x260 220x285	134 134 134	146 146 146	162 162 162	16xM16 16xM16 20xM16	355 355 355	129880 136840 188000	1368 1368 1710	141 137 155	110 104 120
240x305 260x325 280x355	134 134 165	146 146 177	162 162 197	22xM16 22xM16 20xM20	355 355 690	225000 244000 373000	1880 1880 2670	155 155 145	120 115 120
300x375 320x405 340x425	165 165 165	177 177 177	197 197 197	22xM20 22xM20 24xM20	690 690 690	440000 470000 544000	2930 2930 3200	155 145 150	125 115 120
360x455 380x475 400x495	190 190 190	202 202 202	224 224 224	22xM22 26xM22 26xM22	930 930 930	658000 821000 864000	3650 4320 4320	140 160 150	110 130 120
