Svěrná hřídelová spojení

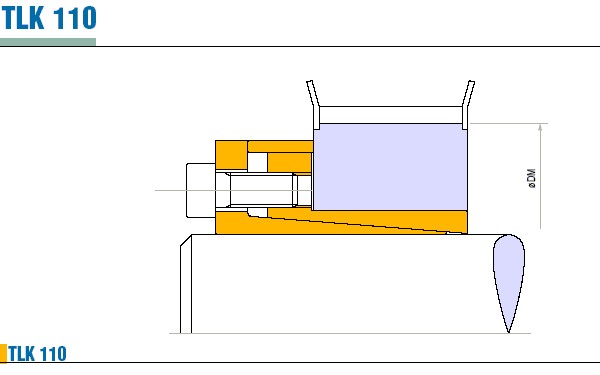

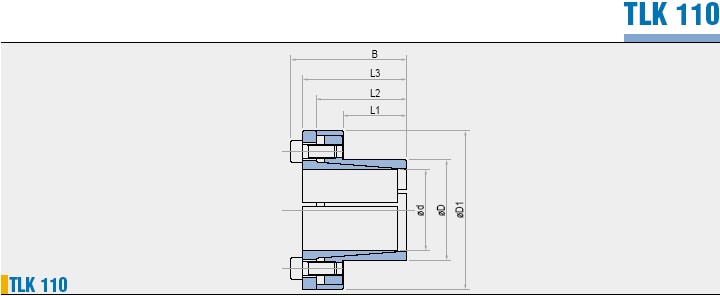

dxD	L1	L2	L3	B	D1	Kroutící moment Mt	Axiální síla Fa	Tlaky na		Upínací šrouby
								hřídel	náboj	Počet DIN 912 12.9	Utahovací moment Ms
								pw	pn	Počet DIN 912 12.9	Utahovací moment Ms
mm	mm	mm	mm	mm	mm	Nm	KN	N/mm²	N/mm²	NxTyp	Nm
6x14	10	18.5	21	24	25	12	4	185	80	3xM3	2
7x15 8x15 9x16	12 12 14	22 22 23	25 25 26	29 29 30	27 27 28	25 29 44	7 7 10	235 205 205	110 110 115	3xM4 3xM4 3xM4	5 5 5
10x16 11x18 12x18	14 14 14	23 23 23	26 26 26	30 30 30	28 32 32	49 53 58	10 10 10	185 170 160	115 105 105	4xM4 4xM4 4xM4	5 5 5
13x23 14x23 15x23	14 14 14	23 23 24	26 26 30	30 30 35	38 38 39	63 68 120	10 10 16	140 130 205	80 80 135	4xM4 4xM4 4xM5	5 5 10
15x24 16x24 17x26	16 16 18	29 29 31	36 36 38	42 42 44	45 45 47	127 136 180	17 17 22	185 175 190	115 115 125	3xM6 3xM6 4xM6	17 17 17
18x26 19x27 19x28	18 18 18	31 31 31	38 38 38	44 44 43	47 49 49	200 210 150	22 22 16	180 170 125	125 120 85	4xM6 4xM6 4xM5	17 17 10
20x28 22x32 24x34	18 25 25	31 38 38	38 45 45	44 51 51	50 54 56	220 250 270	22 22 22	160 115 105	115 80 75	4xM6 4xM6 4xM6	17 17 17
25x34 28x39 30x41	25 25 25	38 38 38	45 45 45	51 51 51	56 61 62	280 465 510	22 33 33	100 135 127	75 97 90	4xM6 6xM6 6xM6	17 17 17
32x43 35x47 38x50	25 32 32	38 45 45	45 52 52	51 58 58	65 69 72	540 790 860	33 45 45	120 105 100	90 80 75	6xM6 8xM6 8xM6	17 17 17
40x53 42x55 45x59	32 32 45	45 45 62	52 52 70	58 58 78	75 78 86	900 950 1890	45 45 84	95 90 110	70 70 85	8xM6 8xM6 8xM8	17 17 41
48x62 50x65 55x71	45 45 55	62 62 72	70 70 80	78 78 88	87 92 98	2010 2100 2600	84 84 94	105 100 85	80 75 65	8xM8 8xM8 9xM8	41 41 41
60x77 65x84 70x90	55 55 65	72 72 86	80 80 96	88 88 106	104 111 119	2840 3070 5250	94 94 150	75 70 90	60 55 70	9xM8 9xM8 9xM10	41 41 83
75x95 80x100 85x106	65 65 65	86 86 86	96 96 96	106 106 106	126 131 137	5600 8020 8500	150 200 200	80 100 95	65 80 75	9xM10 12xM10 12xM10	83 83 83
90x112 95x120 100x125	65 65 65	86 86 86	96 96 96	106 106 106	144 149 154	9000 11000 15000	200 230 300	90 100 120	75 80 95	12xM10 14xM10 18xM10	83 83 83
110x140 120x155 130x165	90 90 90	114 114 114	128 128 128	140 140 140	180 198 208	16000 17500 25000	290 290 384	80 70 90	65 55 70	12xM12 12xM12 16xM12	145 145 145
