Svěrná hřídelová spojení

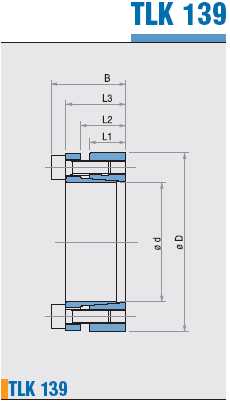

dxD	L1	L2	L3	B			Tlaky na		Upínací šrouby
					Kroutící moment	Axiální síla	hřídel	náboj	Počet DIN 912 12.9	Utahovací moment
					Mt	Fa	pw	pn		Ms
mm	mm	mm	mm	mm	Nm	KN	N/mm²	N/mm²	NxTyp	Nm
18x40 19x41 20x42	12 12 12	15 15 15	20 20 20	24 24 24	210 220 270	23.7 23.7 27.7	233 221 245	131 128 146	6xM4 6xM4 7xM4	5 5 5
22x44 24x46 25x47	12 12 12	15 15 15	20 20 20	24 24 24	300 330 340	27.7 27.7 27.7	223 204 196	139 133 130	7xM4 7xM4 7xM4	5 5 5
28x50 30x52 32x54	12 12 12	15 15 15	20 20 20	24 24 24	500 530 570	35.6 35.6 35.6	225 210 197	157 151 146	9xM4 9xM4 9xM4	5 5 5
35x57 36x58 38x60	16 16 16	19 19 19	24 24 24	28 28 28	690 710 830	39.5 39.5 43.5	158 153 160	115 113 120	10xM4 10xM4 11xM4	5 5 5
40x62 42x70 45x73	16 19 19	19 23 23	24 30 30	28 36 36	870 1530 1640	43.5 73.0 73.0	152 200 187	116 146 140	11xM4 8xM6 8xM6	5 17 17
48x76 50x78 55x83	19 19 19	23 23 23	30 30 30	36 36 36	1750 1820 2000	73.0 73.0 73.0	175 168 153	134 131 123	8xM6 8xM6 8xM6	17 17 17
56x84 60x88 63x91	19 19 19	23 23 23	30 30 30	36 36 36	2040 2460 2580	73.0 82.1 82.1	150 158 150	121 130 126	8xM6 9xM6 9xM6	17 17 17
65x93 70x105 75x110	19 23 23	23 28 28	30 37 37	36 45 45	2660 4720 5050	82.1 134.8 134.8	146 183 170	123 148 141	9xM6 8xM8 8xM8	17 41 41
80x115 85x120 90x125	23 23 23	28 28 28	37 37 37	45 45 45	5390 5730 7580	134.8 134.8 168.5	160 150 177	135 130 156	8xM8 8xM8 10xM8	41 41 41
