Svěrná hřídelová spojení

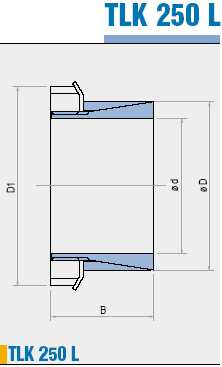

dxD	B	L1	D1	Kroutící moment	Axiální síla	Tlaky na		Matice
				Kroutící moment	Axiální síla	hřídel	náboj	Typ	Utahovací moment
				Mt	Fa	pw	pn		Ms
mm	mm	mm	mm	Nm	KN	N/mm²	N/mm²		Nm
14x25 15x25 16x25	30 30 30	20 20 20	32 32 32	64 70 73	9 9 9	85 80 75	45 45 45	KM4 KM4 KM4	95 95 95
17x25 18x30 19x30	32 32 32	20 20 20	32 38 38	80 100 105	9 10 11	70 80 75	45 45 45	KM4* KM5 KM5	95 160 160
20x30 22x35 24x35	32 36 36	20 25 25	38 45 45	112 163 178	11 14 14	70 70 65	45 45 45	KM5 KM6 KM6	160 220 220
25x35 28x40 30x40	36 42 42	25 30 30	45 52 52	185 250 270	14 17 17	60 55 50	45 40 40	KM6 KM7 KM7	220 340 340
32x45 35x45 38x50	44 44 45	30 30 30	58 58 65	350 390 500	21 21 26	60 55 60	45 45 45	KM8 KM8 KM9	480 480 680
40x50 42x55 45x55	45 46 46	30 30 30	65 70 70	520 630 680	26 30 30	55 65 60	45 50 50	KM9 KM10 KM10	680 870 870
48x60 50x60 55x65 60x70	46 46 46 52	30 30 30 30	75 75 80 85	840 880 1030 1360	35 35 37 45	60 60 60 65	50 50 50 55	KM11 KM11 KM12 KM13	970 970 1100 1300
