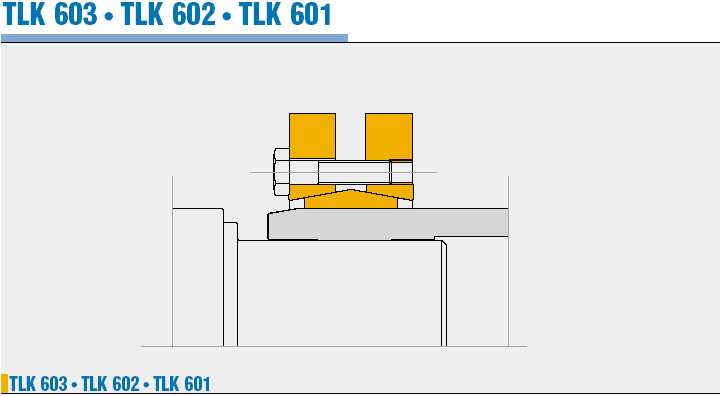

Svěrná hřídelová spojení

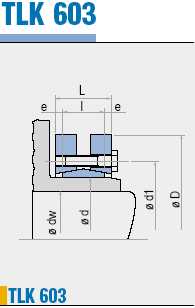

Typ	Půměr hřídele	Kroutící moment	Axiální síla	Rozměry					Upínací šrouby DIN 913-10.9	Utahovací moment	Kontaktní napětí
Typ	Půměr hřídele	Kroutící moment	Axiální síla	D	l	L	d1	e	Upínací šrouby DIN 913-10.9	Utahovací moment	Kontaktní napětí
d	dw	Mt	Fa	.	.	.	.	.	.	Ms	pw
mm	mm	Nm	KN	mm	mm	mm	mm	mm	NxTyp	Nm	N/mm²
14	11 12	30 50	6 9	38	7	11.0	23	2.00	4xM5	4	186
16	13 14	70 90	10 13	41	11	15.0	26	2.00	5xM5	4	130
24	19 20 21	170 210 250	25 27 29	50	14	19.5	36	2.75	6xM5	4	286
30	24 25 26	300 340 380	29 31 33	60	16	21.5	44	2.75	7xM5	4	233
36	28 30 31	440 570 630	50 58 58	72	18	23.5	52	2.75	5xM6	12	307
44	32 35 36	620 780 860	64 74 77	80	20	25.5	61	2.75	7xM6	12	317
50	38 40 42	940 1160 1380	79 86 92	90	22	27.5	70	2.75	8xM6	12	289
55	42 45 48	1160 1520 1880	79 88 97	100	23	30.5	75	3.75	8xM6	12	252
62	48 50 52	1850 2200 2400	100 111 117	110	23	30.5	86	3.75	10xM6	12	279
68	50 55 60	2000 2500 3150	97 106 120	115	23	30.5	86	3.75	10xM6	12	255
75	55 60 65	2500 3200 3950	119 137 155	138	25	32.5	100	3.75	7xM8	30	273
80	60 65 70	3200 3900 4600	124 140 158	145	25	32.5	100	3.75	7xM8	30	256
85	65 70 75	4800 6100 7400	175 195 216	155	30	39.0	114	4.50	10xM8	30	285
90	65 70 75	4750 6000 7250	170 190 210	155	30	39.0	114	4.50	10xM8	30	271
100	70 75 80	6900 7500 9000	195 220 240	170	34	44.0	124	5.00	12xM8	30	258
110	75 80 85	7200 9000 10800	229 252 262	185	39	50.0	136	5.50	9xM10	59	244
115	80 85 90	7400 9200 11100	235 259 269	188	39	50.0	141	5.50	9xM10	59	234
120	80 85 90	10600 13300 14500	285 314 340	215	42	54.0	160	6.00	12xM10	59	277
125	85 90 95	11000 13000 15000	296 324 352	215	42	54.0	160	6.00	12xM10	59	266
130	90 95 100	11300 13300 15400	304 333 362	215	42	54.0	160	6.00	12xM10	59	255
140	95 100 105	15100 17600 20100	367 396 425	230	46	60.5	175	7.25	10xM12	100	264
155	105 110 115	22000 25000 28000	447 478 509	265	50	64.5	192	7.25	12xM12	100	263
160	110 115 120	22600 25700 28800	460 490 520	265	50	64.5	192	7.25	12xM12	100	254
165	115 120 125	21000 35000 39000	595 630 655	290	56	71.0	210	7.50	8xM16	250	277
170	120 125 130	31900 36000 40100	610 640 670	290	56	71	210	7.5	8xM16	250	268
175	125 130 135	36000 41000 45000	605 639 675	300	56	71	220	7.5	8xM16	250	261
180	130 135 140	37000 42200 46300	800 840 885	300	56	71	220	7.5	8xM16	250	253
185	135 140 145	52000 57000 62000	778 819 861	330	71	86	236	7.5	10xM16	250	244
190	140 145 150	53500 58700 63800	800 840 885	330	71	86	236	7.5	10xM16	250	237
195	140 150 155	65000 76000 81500	933 1025 1071	350	71	86	246	7.5	12xM16	250	277
200	150 155 160	74000 80000 86000	990 1035 1080	350	71	86	246	7.5	12xM16	250	270
220	160 165 170	95000 102000 110000	1190 1239 1290	370	88	104	270	8.0	15xM16	250	248
240	170 180 190	120000 138000 156000	1464 1576 1675	405	92	109	295	8.5	12xM20	490	272
260	190 200 210	164000 184000 205000	1760 1880 2010	430	103	120	321	8.5	14xM20	490	262
280	210 220 230	217000 244000 270000	2090 2220 2350	460	114	134	346	10.0	16xM20	490	251
300	230 240 245	275000 295000 315000	2431 2567 2636	485	122	142	364	10.0	18xM20	490	246
320	240 250 260	312000 340000 374000	2647 2786 2900	520	122	142	386	10.0	20xM20	490	257
340	250 260 270	390000 422500 460000	3119 3249 3400	570	134	156	408	11.0	24xM20	490	264
350	270 280 285	442000 480000 500000	3276 3430 3500	580	140	162	432	11.0	24xM20	490	245
360	280 290 295	463000 502000 522000	3310 3461 3536	590	140	162	432	11.0	24xM20	490	238
380	290 300 310	567000 610000 658000	3910 4080 4248	645	144	168	458	12.0	20xM24	840	263
390	300 310 320	624000 671000 718000	4160 4330 4484	660	144	168	468	12.0	21xM24	840	270
400	315 320 330	670000 695000 744000	4260 4345 4500	680	144	168	480	12.0	21xM24	840	263
420	330 340 350	780000 840000 900000	4850 5040 5220	690	164	188	504	12.0	24xM24	840	251
440	340 350 360	806000 860000 917000	4740 4910 5090	750	177	202	527	12.5	24xM24	840	223
460	360 370 380	1000000 1070000 1140000	5670 5860 6050	770	177	202	547	12.5	28xM24	840	248
480	380 390 400	1170000 1240000 1310000	6150 6350 6550	800	188	213	570	12.5	30xM24	840	240
